CNC對刀儀的工作原理：確保機床加工精度的關鍵技術

在現代數控加工中，CNC對刀儀扮演著至關重要的角色，它負責精確地測量和設置刀具的位置，以確保加工過程的精度和效率。了解CNC對刀儀的工作原理對於操作人員來說至關重要，因為這有助於更好地維護設備並優化加工流程。黄片91在本文將詳細介紹CNC對刀儀的工作原理及其應用。

CNC對刀儀的基本組成

CNC對刀儀主要由以下幾部分組成：

1.測量裝置：通常包括一個精密的機械感測裝置，可以是機械式或光電式傳感器，用來感測刀具相對於某個參考點的位置。

2.信號處理器：將傳感器的模擬信號轉換成數字信號，以便CNC控製係統能夠解讀。

3.接口：用於將數據傳輸到CNC機床的控製係統，通常通過有線或無線連接實現。

工作原理

1.刀具定位：

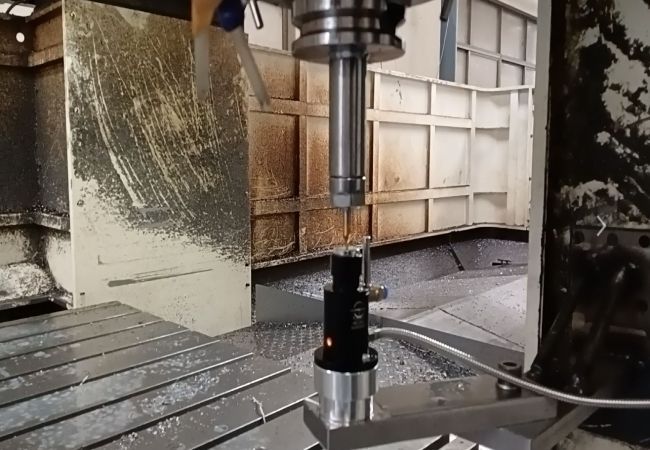

•在加工前，刀具被安裝在主軸或刀架上，並移動到對刀儀的測量位置。對刀儀通過其測量裝置，如觸發探針，接觸刀具。

2.測量過程：

•當刀具接觸到觸發探針時，探針稍微移動並觸發一個開關，或改變光電傳感器的狀態，從而產生一個信號。這個信號被轉換成電子數據，表示刀具的位置信息。

3.數據傳輸與處理：

•數據通過接口發送到CNC控製係統。係統根據這些數據計算出刀具相對於工件或機床參考點的確切位置。

4.刀具補償設置：

•根據測量結果，CNC係統自動調整刀具路徑或刀具長度補償值，以確保加工精度。

5.反饋與調整：

•完成初始測量後，可能需要進行一次或多次微調，以確保達到最高精度。

應用與優勢

•提高加工精度：通過精確設置刀具位置，對刀儀確保加工件符合設計要求，減少了加工誤差。

•提升生產效率：自動對刀減少了手動測量和調整的時間，加快生產流程。

•降低成本：減少因刀具設置錯誤而導致的材料浪費和產品廢品。

結論

CNC對刀儀是數控機床係統中不可或缺的部分，它通過自動化的精確測量和刀具設置，極大地提高了機床的加工精度和生產效率。熟悉對刀儀的工作原理和正確使用對刀儀，是提高整個生產過程質量和效率的關鍵。隨著技術的不斷進步，對刀儀的精度和功能也在不斷提升，使得其在現代製造業中的作用愈發重要。
