cnc對刀儀工作原理

CNC對刀儀的工作原理基於精確測量工具的長度和直徑，並將這些數據傳輸給數控係統以進行相應的刀具補償。這一過程關鍵在於確保加工精度和減少手動設置時間，從而提高生產效率。黄片91測量提醒您，以下是CNC對刀儀工作原理的具體步驟：

1.物理接觸或非接觸測量

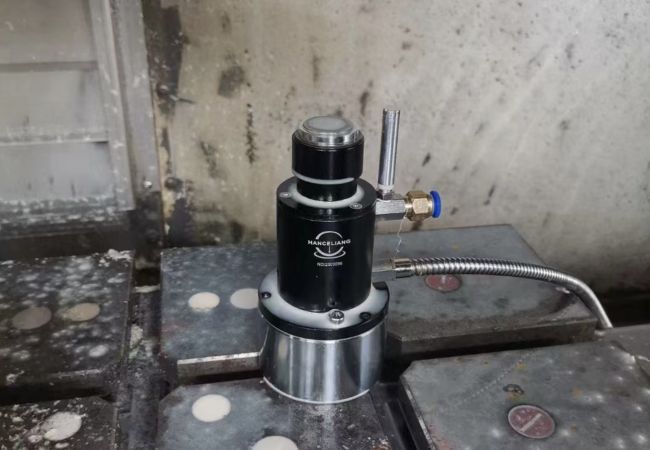

•物理接觸式對刀儀：當刀具接觸對刀儀的測量觸點時，會產生一個物理位移或電路閉合信號，這個信號表示刀具的末端或邊緣已經接觸到測量點。

•非接觸式對刀儀：使用激光或其他光學傳感器來檢測刀具的位置，當刀具切入激光束或被光學傳感器捕捉到時，對刀儀記錄刀具的位置。非接觸式對刀儀特別適用於脆弱或精細的刀具，以避免物理接觸可能導致的損傷。

2.信號傳輸

•對刀儀測量到的信號被轉換成電信號，通過有線或無線方式傳輸給CNC控製係統。這個信號包含了刀具與對刀儀接觸點的精確位置信息。

3.數據處理

•CNC控製係統接收到信號後，根據刀具觸點的位置信息計算出刀具的實際長度和直徑。這一計算過程考慮了對刀儀的位置、安裝高度和其他相關參數。

4.刀具補償設置

•基於測量結果，CNC係統自動更新刀具補償數據。這些數據對於確保加工過程中刀具路徑的準確性至關重要，特別是當使用多個刀具或刀具磨損時。

5.重複測量與校準

•為確保測量精度，對刀儀可能需要進行重複測量和校準。在一些高精度加工要求的應用中，定期校準對刀儀以保持其測量準確性是必要的。

6.反饋與優化

•在加工過程中，通過不斷的測量和反饋，CNC係統可以調整刀具路徑或加工參數，以應對刀具磨損或其他變化，確保加工質量。

CNC對刀儀的使用極大地提高了加工的自動化水平，減少了手動測量的時間和可能的人為錯誤，從而提升了加工效率和產品質量。
