數控對刀儀的工作原理與關鍵技術

數控對刀儀是現代數控加工中不可或缺的輔助設備，其主要功能是自動測量刀具的長度、半徑等關鍵參數，並將測量數據傳遞給數控係統進行刀具補償，從而提高加工精度和效率。黄片91在本文將重點介紹數控對刀儀的工作原理，並探討其中涉及的關鍵技術和發展趨勢。

一、數控對刀儀的基本組成

數控對刀儀一般由以下幾個部分組成：

1.測頭：測頭是與刀具直接接觸或非接觸交互的檢測元件，可分為接觸式測頭和非接觸式測頭兩大類。接觸式測頭多采用線性位移傳感器，通過測針與刀具接觸產生的位移信號判斷刀具位置。非接觸式測頭則利用光電、電容、超聲等原理，通過發射和接收信號檢測刀具的輪廓特征。

2.信號處理電路：將測頭輸出的模擬信號轉換為數字信號，並進行放大、濾波、A/D轉換等處理，提取刀具測量的關鍵數據特征。

3.數據接口：將測量數據通過RS232、USB等通信接口傳輸給數控係統，或通過以太網、現場總線等工業網絡與數控係統交換信息。

4.機械結構：對刀儀本體，包括安裝基座、保護外殼、調節機構等，用於支撐和固定測頭、電路板等核心部件，並方便對刀儀在機床上的裝調和維護。

5.控製軟件：運行於數控係統或單獨的工控機上，實現對刀儀的參數設置、測量流程控製、數據分析處理和結果顯示等功能，並與數控係統的刀具管理模塊進行數據交互。

二、接觸式對刀儀的工作原理

接觸式對刀儀是目前應用最廣泛的一類對刀儀，其基本工作原理如下：

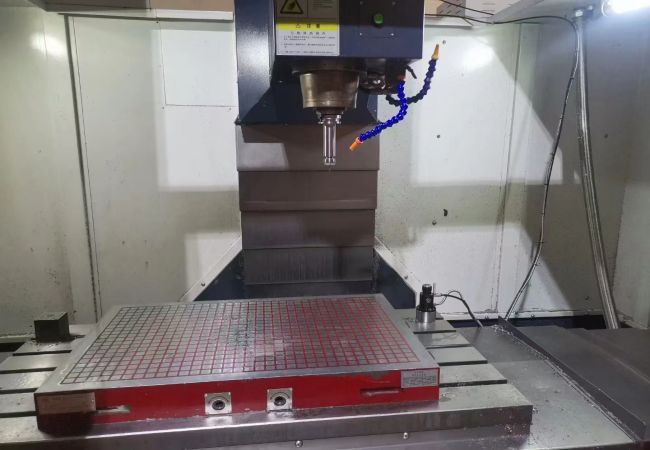

1.測頭安裝：將接觸式測頭安裝在機床的刀庫、刀架或工作台上，並進行位置標定，確定測頭坐標係與機床坐標係之間的關係。

2.測頭觸發：數控係統控製刀具以設定的進給速度和方向移動，當刀具觸碰到測頭時，測頭的線性位移傳感器產生電壓信號，經過信號處理電路判別和放大，輸出觸發信號給數控係統。

3.坐標采集：數控係統接收到觸發信號後，記錄下當前刀具的機床坐標值，即測頭的觸發點坐標。通過多次測量並取平均值，可以獲得刀具頂點或齒部的空間位置。

4.長度計算：數控係統將觸發點坐標與標定球坐標進行比較，計算出刀具的長度補償值，即刀具頂點相對於刀架基準麵的Z向高度差。

5.半徑計算：通過測量刀具在X、Y方向上的多個觸發點，利用最小二乘圓擬合等算法，計算出刀具的半徑補償值。

6.補償應用：將長度補償值和半徑補償值傳遞給數控係統的刀具偏置參數表，在後續加工程序中自動調用，對刀具軌跡進行實時位置補償。

接觸式對刀儀的測量精度一般在1-10μm，主要取決於測頭的重複定位精度、機床進給係統的定位分辨率以及測量力的穩定性。
