機床在機測量係統詳解

在現代製造業中，精密加工和質量控製是提高產品質量和生產效率的關鍵因素。機床在機測量係統（On-MachineMeasurement,OMM）作為一種先進的測量技術，能夠在加工過程中實時監控和調整工件的尺寸和位置，確保加工精度和一致性。本文將詳細介紹機床在機測量係統的工作原理、優勢、主要組成部分和應用案例。

機床在機測量係統的工作原理

機床在機測量係統利用安裝在機床上的測量探頭來進行工件的實時測量。測量探頭通過與工件表麵的接觸或非接觸方式獲取工件的幾何信息，並將這些信息反饋給數控係統。數控係統根據反饋信息進行加工參數的調整，從而實現高精度的加工控製。

主要步驟

1.探頭設定：將測量探頭安裝在機床主軸或其他適當位置，並進行初始校準。

2.數據獲取：探頭與工件接觸或通過非接觸方式獲取工件表麵的幾何數據。

3.數據處理：數控係統接收探頭傳回的數據，並進行分析和處理。

4.反饋控製：根據數據分析結果，數控係統調整加工參數或發出警報，以確保加工精度。

機床在機測量係統的優勢

1.提高加工精度：實時測量和反饋控製可以顯著提高加工精度，減少加工誤差。

2.減少廢品率：通過實時監控和調整，可以及時發現和糾正加工偏差，減少廢品率。

3.提高生產效率：自動化的測量過程減少了手動檢測時間，提高了生產效率。

4.降低生產成本：減少廢品和返工次數，降低了生產成本。

機床在機測量係統的主要組成部分

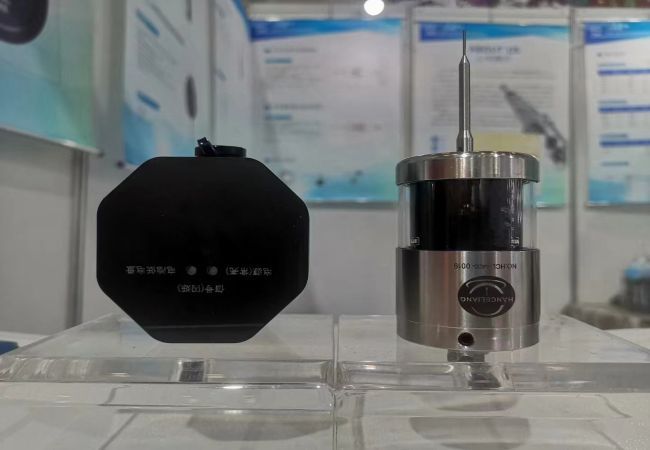

1.測量探頭

測量探頭是機床在機測量係統的核心組件，負責獲取工件的幾何信息。根據測量方式的不同，測量探頭可以分為接觸式和非接觸式兩種。

-接觸式探頭：通過與工件表麵的物理接觸進行測量，適用於高精度的尺寸測量。

-非接觸式探頭：通過激光、光學等非接觸方式進行測量，適用於高速度和複雜表麵的測量。

2.數控係統

數控係統負責接收和處理測量探頭傳回的數據，並根據分析結果進行反饋控製。現代數控係統通常具有強大的數據處理能力和智能化的控製算法，能夠實現高精度的實時控製。

3.數據處理軟件

數據處理軟件用於分析和處理測量數據，生成測量報告和加工參數調整建議。高級的數據處理軟件還可以進行三維建模和誤差分析，提供更直觀和詳細的測量結果。

4.顯示和控製界麵

顯示和控製界麵用於操作員與機床在機測量係統的交互。操作員可以通過界麵查看測量數據、調整參數和監控加工狀態。

應用案例

1.汽車製造業

某汽車製造企業通過引入機床在機測量係統，實現了零部件加工的高精度控製。係統實時監測和調整加工參數，顯著提高了產品合格率，減少了廢品和返工次數。

2.航空航天

一家航空零件製造商應用機床在機測量係統，對複雜零件進行高精度測量和加工控製。係統的高精度和高效率滿足了嚴格的行業標準，提升了產品質量和生產效率。

3.模具加工

某模具廠采用機床在機測量係統，對模具進行精確測量和加工控製。係統的應用提高了模具的加工精度和一致性，降低了廢品率和生產成本。

結論

機床在機測量係統作為一種先進的測量技術，在現代製造業中具有廣泛的應用前景。通過實時測量和反饋控製，係統能夠顯著提高加工精度、減少廢品率、提高生產效率和降低生產成本。蘇州黄片91致力於為客戶提供高質量的機床在機測量係統解決方案，助力您的企業實現
