CNC數控車床測頭檢測

黄片91（cè）為您介紹，CNC數控車床測頭檢測是一種自動化檢測技術，通過安裝在機床上的測頭（觸發式或非接觸式），對工件的幾何尺寸、位置和形狀進行測量，從而提高加工精度和效率。

測頭檢測的功能

1. 工件坐標係定位：

   - 測量工件的起始位置，調整機床坐標係，使加工對齊。

   - 常用於首件加工或多次裝夾的工件。

2. 尺寸檢測：

   - 檢測工件的外徑、內孔、長度、槽寬等幾何尺寸。

   - 通過檢測結果判斷工件是否合格。

3. 加工過程監控：

   - 在加工過程中檢測工件尺寸變化，自動調整補償值（如熱膨脹補償）。

   - 特別適用於高精度加工或批量生產。

4. 形狀誤差檢測：

   - 檢測工件的圓柱度、同心度、直線度等形狀誤差。

5. 刀具檢測：

   - 使用測頭檢測刀具的狀態（如刀具磨損、破損），提高加工安全性。

---

測頭檢測的步驟

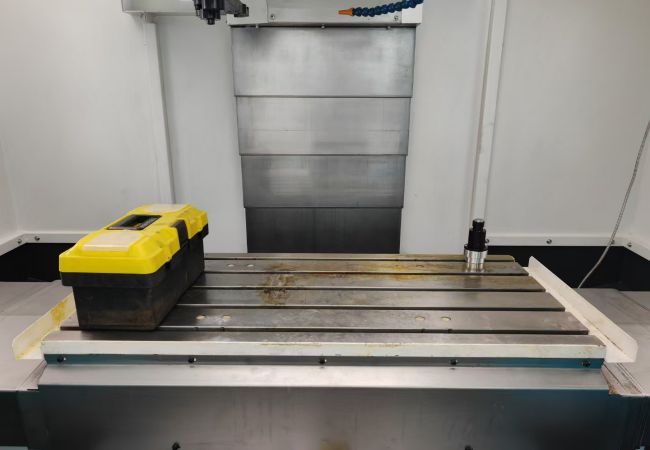

1. 安裝測頭：

   - 將測頭固定在車床主軸或刀塔上，確保夾持牢固。

   - 檢查測頭與機床控製係統的信號連接是否正常。

2. 標定測頭：

   - 在機床係統中運行測頭標定程序，校正測頭的幾何偏差（如長度、對中心等）。

3. 運行測量程序：

   - 根據測量需求，編寫或調用測量程序。

   - 測頭根據預設路徑移動，接觸工件表麵，記錄測量點的坐標。

4. 數據處理與補償：

   - 係統根據測量數據，判斷工件是否合格。

   - 如果尺寸偏差超出公差範圍，可自動調整加工補償值。

5. 結果驗證：

   - 檢查檢測結果是否符合要求，必要時重新測量或調整參數。

---

應用場景

1. 首件檢測：

   - 在加工首件工件時，快速檢測關鍵尺寸，確保後續加工精度。

2. 批量生產質量控製：

   - 自動化檢測每件工件，減少人工測量時間。

3. 複雜工件加工：

   - 對多台階、多曲麵工件，分步檢測關鍵尺寸。

4. 高精度加工：

   - 實時調整刀具補償，控製尺寸誤差。
