斜床身數控車床如何提高“抗幹擾”能力？

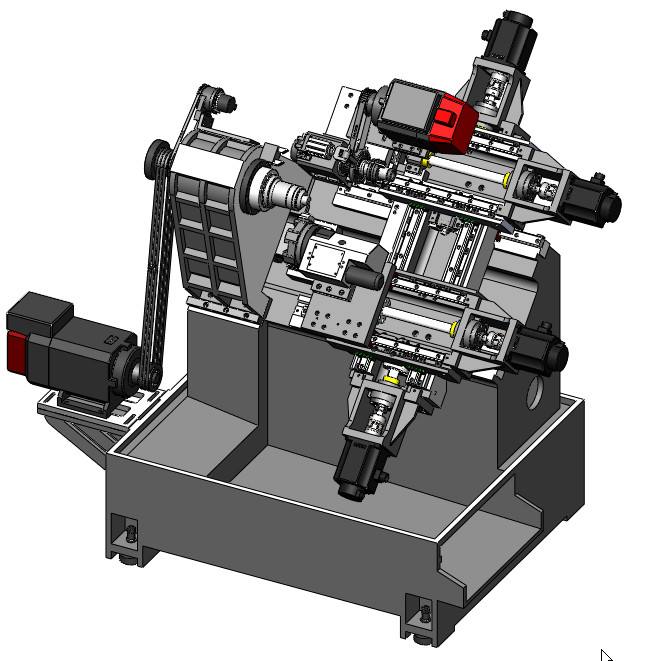

      斜床身數控車床是一種高精度、效率的自動化機床。配備多工位刀塔或動力刀塔，具有廣泛的加工藝性能，可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸杆等複雜工件，具有直線插補、圓弧插補各種補償功能，並在複雜零件的批量生產中發揮了良好經濟效果。適合加工中小型軸類，盤類零部件，可車削各種螺紋、圓弧、圓錐及回轉體表麵，用於水暖器材、汽摩配件、光學配件、醫療器件、照相器材、通訊器材、軸承、五金衛浴、燈具等行業。

　　由於斜床身數控車床的數控係統的使用環境較為惡劣，來自數控係統內部外部的電磁噪聲常常幹擾數控係統的正常運行，甚至造成惡性的事故，並且要經過多次反複，付出很大代價才能排除幹擾。因此，數控係統的抗幹擾設計尤顯重要。

 　　一般情況下，形成電磁幹擾有三個條件：向外發送噪聲的噪聲源；傳輸電磁噪聲的路徑；承受電磁幹擾的受擾設備。為保證數控係統在使用電磁環境中免受幹擾，必須從設計階段就采取相應措施：抑製噪聲源，直接消除幹擾原因；阻斷噪聲的傳送路徑；提高數控係統核心部分-計算機的抗幹擾能力。

　　斜床身數控車床機殼上應設專門接地端子，電源濾波器、屏蔽變壓器、計算機屏蔽罩等要分別使用短而粗的導線與接地端子直接相連，接地電阻越小對高頻噪聲的抑製能力越強。提高計算機的抗幹擾能力數控係統中計算機本身的抗幹擾能力是由計算機的電路設計和軟件設計共同決定的合理采用一些軟硬件措施，降低計算機的噪聲敏感度，一旦幹擾發生時，計算機能自動進行相應的處理，盡量減小幹擾造成的影響。

 　　優化電路設計經濟型數控係統大多采用單片機控製係統，並擴展一些外部接口電路來實現，從抗幹擾及節電的角度出發應盡量選用CMOS係列的芯片。

 　　單片機應加上電阻，特別是中斷入口應加入積分和整.形電路，輸出口加電流驅動器，以增強輸入、輸出口的抗幹擾能力。單片機的擴展芯片過多時應加總線驅動器盡量選用大規模集成電路，減少使用元器件的數目，縮小印製電路板的麵積設計電路板時應合理布局，盡量不要將單片機與其擴展芯片放在不同的印製電路板上，盡量加寬電源和接地布線，合理使用旁路電容，減小公共阻抗噪聲和開關噪聲。軟件抗幹擾措施也是軟件設計的重要任務，隻要計算機能正常運行，軟件抗幹擾措施將會受到很好的效果。
