數控加工球閥密封原理分析抱死故障的判斷排除

通常，球閥由靜止部分(閥體)和關閉部分(球體)組成。關閉部分(球體)繞閥體中心線旋轉90度，以開啟和關閉閥門。球閥可分為固定軸式和浮動軸式。今天主要討論固定軸式球閥的結構和密封原理。

一、球閥密封原理分析球閥對氣體介質的密封是通過球體與閥座密封圈緊密結合形成的軟密封來實現的。閥座的密封原理隨閥座結構的不同而不同，分為雙活塞效應(DPE)和順流自泄(SR)兩種。

下遊自排放設計球閥主要用於液體管道，因此本文主要分析在氣體管道中廣泛使用的雙活塞效應(DPE)設計球閥。>>>>

雙活塞效應(DPE)閥座結構及密封原理分析

在下麵的雙活塞效應(DPE)密封結構示意圖中，各力描述如下:

FF ——閥座的彈簧力f△A——幹線/閥腔的壓力作用在閥座上。

fr-閥座上的合力A-合力作用麵積

球閥的兩個閥座均采用雙活塞效應閥座結構設計，即雙活塞效應(DPE)結構設計，可以保證球閥的兩個閥座同時達到良好的密封。對於帶平衡孔的Grove B-5球閥，雙活塞效應密封結構是必要的標準設計模式。鑒於雙活塞效應結構良好的密封性能，近年來，許多閥門製造商開始廣泛采用類似雙密封的球閥設計結構。在實際生產中，由於DPE球閥維護不當或部分DPE球閥設計規格或密封圈材料選擇不當，這些DPE的優良密封設計成為球閥抱死的主要原因之一。二、球閥鎖定故障的判斷和排除

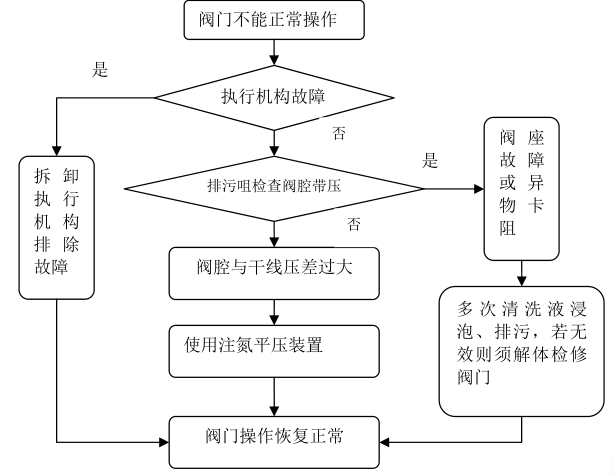

判斷和排除球閥抱死故障流程圖

球閥鎖死故障的主要原因及判斷方法

第一步:首先打開傳動齒輪箱，判斷閥門是否因傳動齒輪箱嚴重腐蝕、軸承損壞或異物堵塞而無法正常工作。如果沒有，請繼續以下步驟。

步驟2:在球閥上進行排汙操作。如果閥腔內有氣壓，可以初步判斷鎖死原因是密封座堵塞。正常密封座應有0.003英寸的橫向移動空間。如果注入的密封脂變硬，汙垢和雜質卡在閥座的縫隙中，或者密封座的彈簧工作不正常，密封座就會被堵塞，球閥就會被鎖死。

第三步:排空球閥。如果腔內沒有氣壓，則判斷閥腔與幹線的壓差過大導致球閥鎖死。當閥腔與主管道壓差過大時，密封座壓住球麵，操作扭矩過大，球閥被鎖死，不能正常工作。

球閥鎖死故障的排除

根據球閥的密封原理、故障原因分析和球閥卡死的成功排除經驗，現將卡死的排除方法總結如下:

(1)傳動齒輪箱故障:作為預防性維護，每年必須定期打開齒輪箱，檢查齒輪箱內的潤滑、防鏽和零件。齒輪箱內的汙水和異物應清理幹淨，並更換新鮮黃油。如果軸承和其他部件損壞，應及時更換齒輪箱，以確保傳動機構的良好工作狀態和閥門的平穩運行。

(2)密封座堵塞故障:首先注入清洗液進行浸泡(浸泡時間可根據閥門注脂情況確定)，然後通過排汙將汙垢和雜質排出，消除密封座堵塞；如果反複清洗排汙後閥門仍不能正常工作，則可判斷為密封座彈簧等零件異常，必須拆卸閥門進行維修。

(3)閥腔與主管道壓差過大:一般先注入清洗液浸泡後排放汙水，將密封麵原有的密封脂清洗幹淨。如果閥門本身有一定量的內漏，可以實現閥腔與主管線之間的壓力平衡；如果故障仍然存在，可考慮製作如圖3.1所示的排汙噴嘴注氣裝置，並將其連接到球閥排汙噴嘴上，以平衡閥腔和幹線之間的壓差，從而消除抱死故障。這種平壓裝置結構簡單，製造容易，效果明顯。它成功地解決了我公司許多其它閥門的鎖死故障，如大港站某廠的12 ″球閥。如圖3.1所示，機械接頭的一端是快速接頭，另一端是與排汙噴嘴接口規格相匹配的螺紋。建議工程師根據常用閥門的排汙口接口規格，製作一套機械接頭隨時備用。

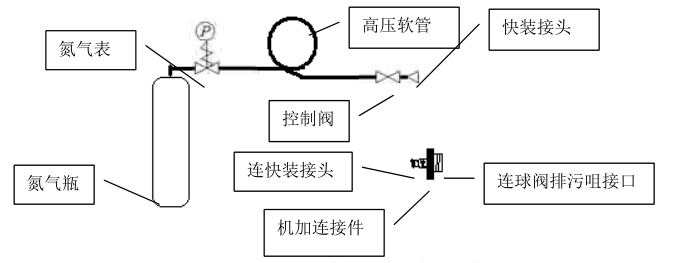

圖3.1排汙口注氣裝置示意圖

野蠻操作的危害性

對不能正常運行的閥門的野蠻操作會導致:

(1)閥門傳動齒輪箱受力過大，導致箱體破裂或箱內齒輪變形損壞；

(2)密封球麵嚴重劃傷，造成閥門嚴重內漏，甚至報廢；

(3)助推杆斷裂或多人同時操作造成操作者人身傷害。

為了避免設備損壞、人身傷害和經濟損失，當球閥不能正常操作時，禁止使用升壓杆或多人操作等野蠻方式操作！仔細分析故障原因後，妥善處理並排除故障。

三。結束語

為了防止閥門鎖死失效，提高天然氣管道中球閥使用的可靠性，延長閥門的使用壽命，特提出以下建議和預防性維護措施:

1.改進排汙口的安裝方法:普通球閥的排汙口直接安裝在閥體接口上。由於閥門可能存在內漏，當排汙噴嘴出現故障或需要向閥腔內注氣進行平壓時，必須拆卸維修。泄漏到閥腔內的高壓介質可能會給維修人員帶來危險。因此，建議在幹線球閥排汙口的安裝中推廣兩組閥組的設計。兩個控製閥應安裝在排汙噴嘴前與閥體連接，排汙噴嘴應安裝在控製閥後，以提高相關維護和檢修操作的方便性和安全性。此外，兩個閥組的排汙噴嘴的安裝方式也可以實現大口徑排放，從而降低排汙噴嘴逐漸開啟時的冰堵風險。如下圖4.1所示。

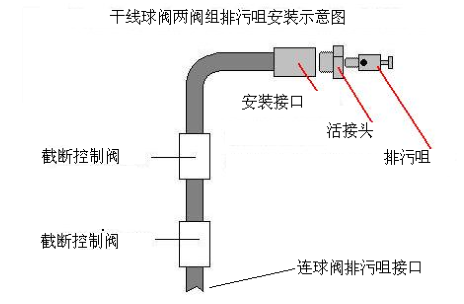

圖4.1幹線球閥兩組閥組排汙口安裝示意圖

2.預防性維護:根據閥門的維護和運行狀況，及時注入適量的新鮮潤滑脂，防止潤滑脂或密封脂硬化堵塞；定期打開/關閉閥門幾次。對於因生產等原因無法開啟/關閉的閥門，至少要定期活動10至15度。重複活動幾次，可以起到和開/關閥門幾乎一樣的效果，可以有效防止傳動機構生鏽和閥門鎖死失效。

3.定期打開傳動齒輪箱，檢查箱內傳動機構的潤滑、防鏽和零件，清理箱內汙水和異物，更換新鮮黃油。如果軸承等零件損壞，必須及時更換，以降低傳動機構的故障率。

3.做好放空記錄，以便分析輸氣管道中的天然氣質量，確定放空周期。
