機械數控加工中鑽孔定深淺的操作法

這種操作方法適用於用標準鑽頭在臥式車床上鑽孔，對鑽孔深度和尺寸精度要求高的零件加工。

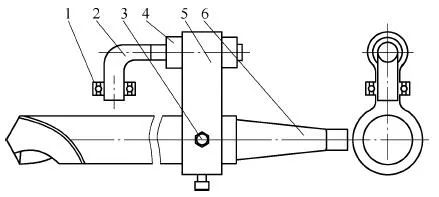

在旋轉零件上鑽孔是車床操作員最常見的操作。在生產中，為了精確控製鑽孔深度，作者研製了一種用標準鑽頭在臥式車床上鑽孔定深的裝置，如圖1-99所示。

1-軸承2-連杆3-緊定螺釘4-固定螺母5-支撐環6-鑽頭

使用時，將支撐環插入鑽頭內，調整好位置後，用緊定螺釘將支撐環固定在鑽頭上，然後將帶軸承的連杆安裝在支撐環內，調整鑽孔深度，用兩個固定螺母固定連杆位置。

該裝置的特點是:①軸承與連杆過盈配合，當零件鑽孔深度達到尺寸要求時，軸承轉動，從而達到精確定位孔深的目的。②根據孔的深度，調整緊定螺釘或固定螺母的位置，可以快速調整鑽孔深度。③適用於用標準鑽頭在臥式車床上批量生產鑽孔零件。
