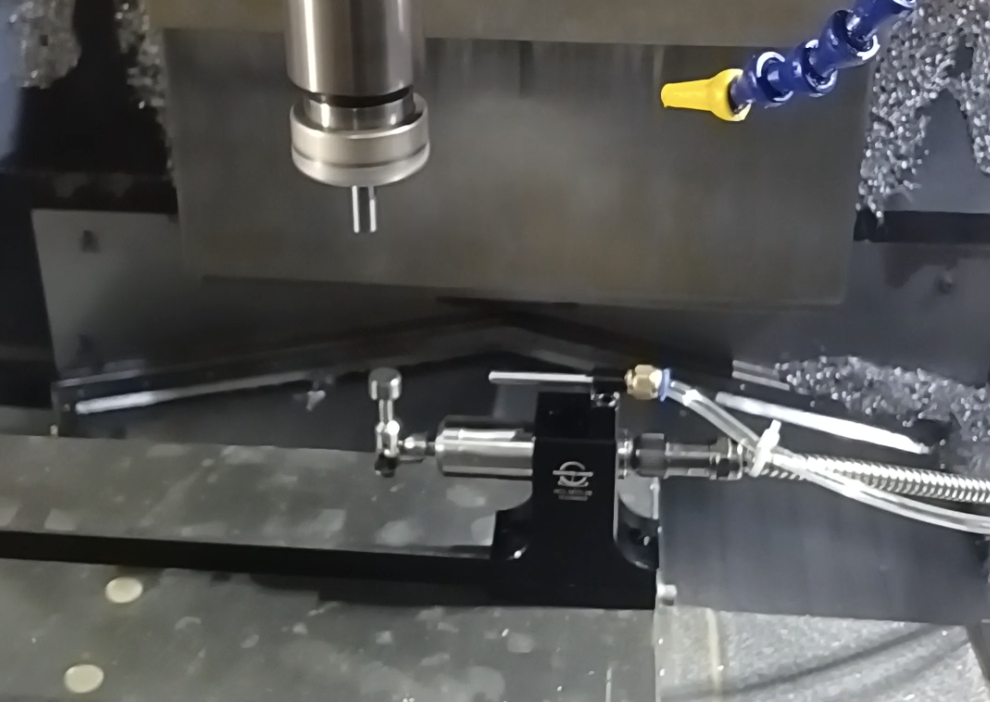

z軸對刀儀使用原理

Z軸對刀儀是一種用於數控機床中的設備，主要用於精確測量和設置切削工具的長度。其使用原理相對簡單，但非常關鍵，尤其是在進行精密加工時。以下是Z軸對刀儀的基本使用原理：

工作原理

1.物理接觸：在接觸式Z軸對刀儀中，工具向下移動並輕輕接觸對刀儀表麵。當接觸發生時，對刀儀的傳感器被觸發，發送一個信號。

2.信號處理：這個信號被轉換成電子信號，傳遞給數控係統。數控係統記錄下這一點作為工具尖端的位置。

3.計算工具長度：數控係統將此位置與預設的參考點（如機床工作台或零點）的位置比較，從而計算出工具的實際長度。

4.工具補償設置：根據這個測量結果，數控係統自動設置或更新工具長度補償值。這確保了工具在實際加工時能夠按照程序正確位置加工材料。

使用步驟

1.安裝對刀儀：將對刀儀安裝在機床的工作區內的適當位置。

2.初始化和校準：確保對刀儀已經被正確地初始化和校準。

3.對刀操作：啟動對刀程序，讓工具軸（Z軸）緩慢下移，直到工具尖端接觸對刀儀表麵。

4.數據記錄：當工具觸碰對刀儀時，數控係統記錄下當前的Z軸位置，並計算工具長度。

5.工具補償調整：根據這個長度，數控係統自動調整工具長度補償值。

重要性和好處

•精度：確保工具在Z軸方向上的精確定位，對於高精度加工至關重要。

•效率：自動化的對刀過程大幅提高了設置工具長度的效率。

•可靠性：減少了因手動測量引入的誤差，提高加工的一致性和可靠性。

漢測測量提醒您，Z軸對刀儀通過精確測量工具長度，並自動更新數控係統中的工具補償值，從而在數控加工中保證了工具的正確位置和加工精度。
