機床測頭的工作原理與應用分析

機床測頭是在位測量技術中的核心部件，其主要功能是在加工過程中為數控係統提供工件表麵的實時測量數據，從而實現加工參數的在線補償和優化。機床測頭的性能直接影響著在位測量的精度、效率和可靠性。本文黄片91將重點介紹常見機床測頭的工作原理，並分析其在實際應用中的優缺點。

一、接觸式測頭

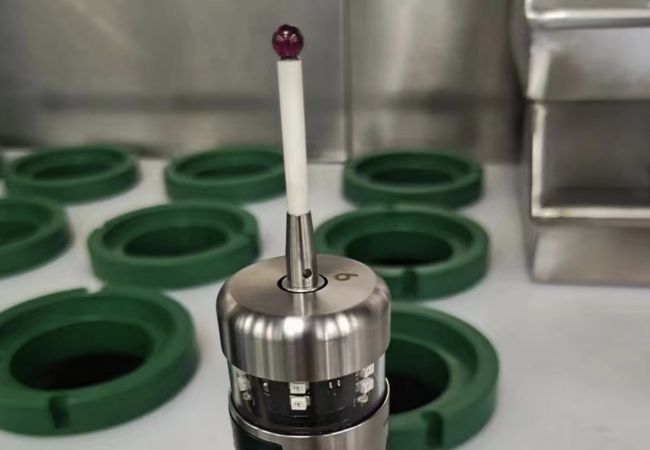

接觸式測頭是最常用的一類機床測頭，其基本工作原理是通過測針與工件表麵直接接觸，將接觸信號轉換為電信號輸出。接觸式測頭主要由以下幾個部分組成：

1.測針：測針是與工件直接接觸的部件，通常采用硬質合金或陶瓷等耐磨材料製成。測針的形狀和尺寸根據被測工件的特點而定，常見的有球形、圓柱形、圓錐形等。

2.傳感器：傳感器是將測針的機械位移轉換為電信號的關鍵部件。常用的傳感器類型有應變電阻式、壓電式、光電式等。應變電阻式傳感器利用了測力引起電阻值變化的原理；壓電式傳感器利用了壓電晶體在受力時產生電荷的原理；光電式傳感器則利用了測針位移引起光路變化的原理。

3.觸發電路：觸發電路用於檢測傳感器輸出信號的變化，並在達到設定閾值時輸出觸發信號。觸發信號的響應速度和重複性是評價觸發電路性能的重要指標。

4.信號處理電路：信號處理電路對傳感器輸出的模擬信號進行放大、濾波、A/D轉換等處理，得到數字化的位移信號，並通過接口電路傳輸給數控係統。

接觸式測頭的優點是結構簡單、測量精度高、通用性強，適用於大多數材質的工件測量。但其缺點是測量速度相對較慢，測針易磨損，而且不能測量軟質、粘性材料及易變形工件。

二、非接觸式測頭

非接觸式測頭是利用光、聲、電等非接觸方式獲取工件表麵信息的測頭，其基本工作原理是通過發射和接收媒介信號，根據信號的變化情況間接測量工件的尺寸和位置。常見的非接觸式測頭有以下幾種類型：

1.激光測頭：激光測頭利用激光三角法測量原理，通過投射激光束到工件表麵，並用CCD等光電傳感器接收反射光束，根據發射角和接收角的變化計算出工件表麵的位置坐標。激光測頭的優點是測量速度快、精度高、量程大，適用於複雜曲麵的掃描測量。缺點是易受表麵粗糙度、反射率等因素的影響，而且造價相對較高。

2.光學測頭：光學測頭利用光學成像原理，通過CCD相機拍攝工件表麵圖像，並用圖像處理算法提取輪廓特征，計算出尺寸參數。光學測頭的優點是測量速度快、非接觸性好，適用於小型、微細工件的測量。缺點是受光照條件影響大，而且測量精度相對較低。

3.電容測頭：電容測頭利用了導體間電容與距離的關係，通過測量探頭與工件間電容的變化，換算出兩者間的相對位移。電容測頭的優點是分辨率高、響應速度快，適用於導電材料工件的精密測量。缺點是易受溫度、濕度等環境因素的影響，而且測量範圍較小。

4.超聲波測頭：超聲波測頭利用超聲波的飛行時間或多普勒頻移效應，測量探頭與工件間的距離或相對速度。超聲波測頭的優點是測量範圍大、對材質適應性強，適用於粗糙表麵和有油汙工件的測量。缺點是測量精度相對較低，易受環境噪聲的幹擾。

非接觸式測頭克服了接觸式測頭的某些局限性，但其測量精度和穩定性通常不如接觸式測頭。在實際應用中，需要根據工件特點、加工要求、環境條件等因素，選擇合適的測頭類型。

三、機床測頭的應用分析

機床測頭在現代製造業中得到了廣泛應用，下麵從加工對象、加工階段和加工目的三個方麵進行分析。

1.按加工對象分類：

-軸類零件：如電機軸、傳動軸等，通常采用接觸式測頭測量其徑向跳動、圓柱度等參數。

-盤類零件：如法蘭盤、凸輪等，通常采用接觸式或激光測頭測量其平麵度、同軸度等參數。

-殼體類零件：如汽車發動機缸體、變速箱殼等，通常采用激光或光學測頭測量其內外輪廓尺寸。

-葉輪類零件：如渦輪葉片、壓氣機葉輪等，通常采用激光或光學測頭測量其葉型曲麵。

2.按加工階段分類：

-毛坯測量：在粗加工前，采用測頭測量毛坯的尺寸和位置，以優化裝夾方案和刀具路徑。

-粗加工測量：在粗加工後，采用測頭測量關鍵尺寸和形位公差，判斷是否滿足後續精加工條件。

-精加工測量：在精加工過程中，采用測頭實時測量加工表麵的尺寸和形狀誤差，並實現在線補償。

-成品檢測：在終加工後，采用測頭對成品進行抽樣或全檢，驗證其是否滿足圖紙要求。

3.按加工目的分類：

-工件找正：采用測頭測量工件基準麵和關鍵特征，建立工件坐標係，實現工件在多次裝夾中的位置一致性。

-刀具補償：采用測頭測量刀具的實際位置和磨損量，並將偏差值反饋給數控係統，自動調整刀具補償參數。

-自適應控製：采用測頭實時測量加工參數，如切削力、振動、溫度等，根據反饋數據動態優化進給速度、主軸轉速等加工參數。
