【數控刀具選用指南】螺紋車刀的特點及選用

螺紋加工在機械加工中占有一定地位，特別是對一些管件連接加工就顯得尤其重要，如米、英寸製螺紋加工、石油管螺紋加工、錐度螺紋加工等方麵。

（一）螺紋車刀特點及應用範圍

常見的螺紋車刀有：焊接式硬質合金車刀、硬質合金單刃機夾式螺紋車刀、硬質合金機夾可轉位式螺紋車刀及棱體螺紋車刀、圓體螺紋車刀等。

焊接式硬質合金車刀，具有製造簡單、重磨方便等優點，但同時對機床操作者的螺紋刀具修磨水平要求較高，常用於小工廠或單件零件的加工。硬質合金單刃機夾式螺紋車刀與硬質合金機夾可轉位式螺紋車刀，由於刀片裝夾迅速可靠、重複定位精度高等特點，具有較高的切削速度及效率，廣泛應用於機械加工企業。常用於車削各類不同的內外螺紋。

棱體型螺紋車刀及圓體型螺紋車刀，一般用於多齒螺紋加工，具有高效、高精度等特點，但該類螺紋車刀具有結構稍顯複雜、製造及修磨較困難等缺點，僅應用於環套類零件的大螺孔加工，目前該類螺紋刀具漸漸被梳齒螺紋銑刀代替。

（二）螺紋車刀結構形式及基本尺寸

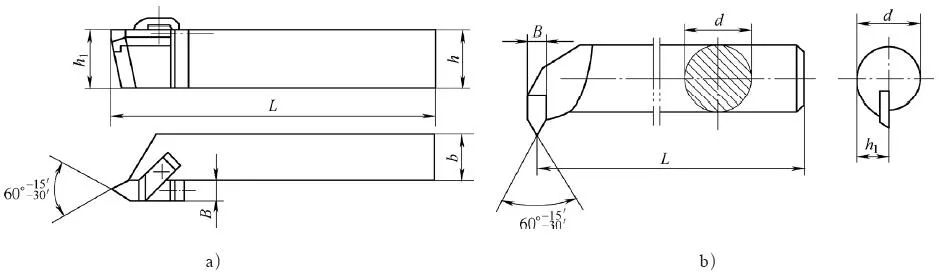

1. 單刃機夾式螺紋車刀的結構及基本尺寸  國家標準GB/T10954-2006分別規定了機械夾固式硬質合金螺紋車刀的結構。所用的刀片形式如圖3-57所示。

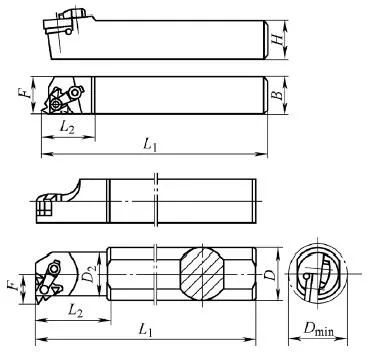

2. 機夾可轉位式螺紋車刀的結構形式及基本尺寸  機夾可轉位式螺紋車刀目前尚無國家標準，其結構形式及基本尺寸可參考圖3-58，所用可轉位刀片如圖3-59所示。

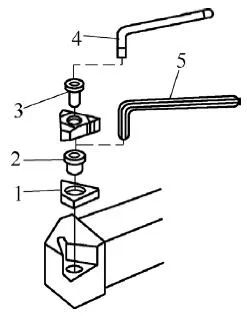

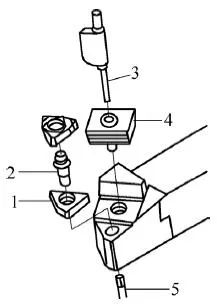

典型機夾可轉位螺紋車刀夾緊結構有螺釘式（見圖3-60）、楔塊式（見圖3-61）和上壓式等，可根據具體情況自行選用。

機夾可轉位式螺紋車刀加工如圖3-62所示。

（三）機夾式螺紋車刀切削用量的選用

1. 進給量  進給量的大小和走刀次數，對螺紋的加工質量和切削效率有決定性影響。

在螺紋加工過程中，為了獲得最佳刀具壽命，工件直徑不得超過螺紋外徑的0.14mm，進給量應避免小於0.05mm/r。加工方式一般采用進給量遞減的方式，最後一刀走刀可以是不進刀的空走刀，以消除切削過程中的彈性變形影響。實際進給量的大小和走刀次數應通過試驗或根據實際情況而定，也可參照不同刀具廠商提供的切削參數進行選用。

2. 進給方式選擇  螺紋車削共有三種進刀方式：徑向、側向和交替式。在實際應用中，工件材料、刀片槽形和螺距決定了進刀方式的選擇。

（1）徑向進刀：最常使用的進刀方式，切屑成形柔和、刀片磨損均勻，適用於小螺距螺紋。加工大螺距螺紋時，切屑控製不良，振動較大。是加工硬化材料（如不鏽鋼等）的首選。加工示意圖如圖3-63所示。

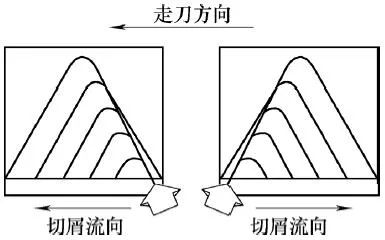

（2）側向進刀：該進刀方式可將切屑引向一個方向，可以較好地控製切屑。適用於切削大螺距螺紋和易發生排屑問題的內螺紋的加工。為了避免因後邊緣摩擦而導致表麵質量差或後刀麵過度磨損，進刀角應比螺紋角小1°～5°。側向進刀的軸向進刀量可簡單地按0.5×徑向進刀量計算。側向進刀方式如圖3-64所示，切屑流向示意圖（見圖3-65）。

（3）交替式進刀：主要用於切削大牙形。這種方法刀具磨損均勻，刀具壽命長。交替式進刀示意圖如圖3-66所示。

（四）常見問題及解決方案

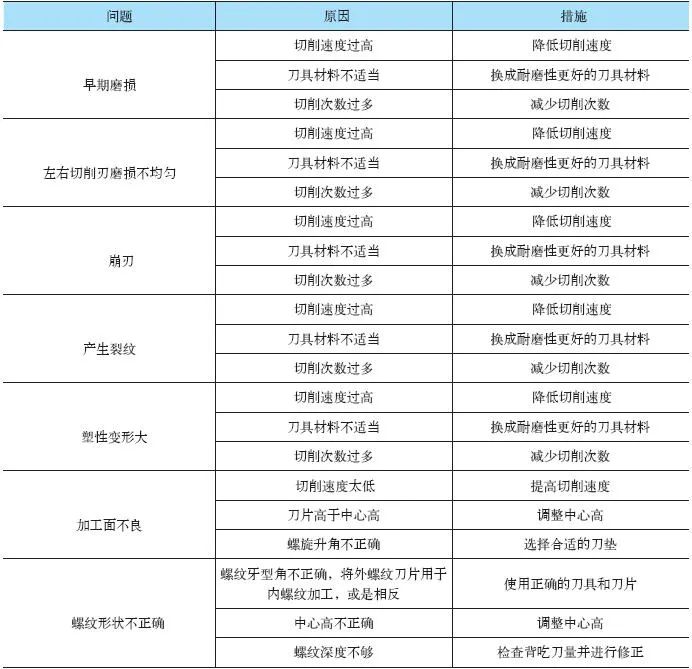

螺紋車削加工中常見問題及解決方案見表3-26。
