單向對刀儀是什麽？

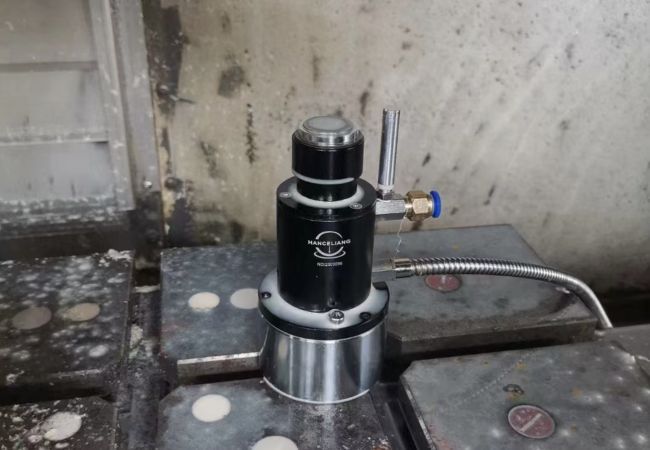

單向對刀儀是一種用於數控機床刀具測量的簡單裝置，通過測量刀具在一個方向上的位置，實現刀具長度和半徑的快速檢測。

黄片91為您總結單向對刀儀的工作原理和特點如下：

1.結構組成

單向對刀儀主要由基座、測量杆、信號線等部件組成。基座用於固定在機床工作台上，提供一個穩定的測量基準麵。測量杆是一根細長的金屬棒，一端固定在基座上，另一端懸空，用於與刀具接觸並產生位移信號。信號線將測量杆的位移信號傳遞給數控係統，轉換為刀具的坐標數據。

2.測量原理

單向對刀儀利用刀具在Z軸方向上接觸測量杆時產生的位移量，計算刀具相對於機床坐標係的位置。具體過程如下：首先，將待測刀具安裝在主軸上，手動或自動移動刀具，直到刀具輕微接觸測量杆並使其產生位移。此時，數控係統記錄下Z軸的坐標值Z1。然後，將刀具退回至安全高度，移動刀具至下一個測量點（如旋轉主軸180度），再次接觸測量杆，記錄Z軸坐標值Z2。根據Z1和Z2的差值，計算出刀具的長度補償量。對於銑刀等旋轉刀具，還需要在X軸或Y軸方向上接觸測量杆，測量刀具的半徑補償量。

3.優缺點

單向對刀儀的優點是結構簡單，成本低廉，操作方便。它不需要複雜的光學、電子元件，隻需通過機械接觸即可完成測量，對環境適應性強。單向對刀儀的測量精度一般在0.01~0.02mm，適用於對刀具精度要求不太高的粗加工環節。

但是，單向對刀儀也存在一些局限性。首先，它隻能測量刀具在一個方向上的位置，無法全麵反映刀具的幾何形狀和磨損狀態。其次，接觸式測量容易引入附加誤差，如接觸力變形、測量杆彎曲等，影響測量重複性。再次，單向對刀儀的測量效率較低，需要多次接觸和移動刀具，不適合批量化生產。

4.應用場合

單向對刀儀主要應用於中小型數控機床的刀具管理，特別是車床、鑽床等簡單刀具的對刀。通過單向對刀儀的測量結果，可以快速建立刀具坐標係，減少刀具安裝、更換的時間，提高加工效率。對於一些精度要求不高的零件，單向對刀儀的測量精度也能夠滿足要求，具有較好的性價比。

5.發展趨勢

隨著數控機床向高速、高精、複合方向發展，單向對刀儀的應用範圍逐漸受限。越來越多的數控機床開始采用激光對刀儀、影像對刀儀等非接觸式測量裝置，實現刀具全方位、高精度、自動化的測量。這些先進的對刀裝置不僅測量精度高，還具有測量效率高、數據處理智能等優點，為數控機床的智能化升級提供了有力支撐。

但是，單向對刀儀憑借其簡單可靠、經濟實用的特點，在一些中低端數控機床上仍有廣泛應用。未來，單向對刀儀可能會與新型傳感技術、無線通信技術等結合，進一步提升測量精度和便捷性，繼續發揮其在數控機床領域的應用價值。
