CNC對刀儀怎麽對刀：實現刀具參數精確測量的核心步驟

一、CNC對刀儀對刀的基本步驟

1.安裝對刀儀

-將對刀儀安裝在數控機床的固定位置，確保其穩固且與機床坐標係統對齊。

-檢查對刀儀的電氣和信號連接是否正常。

2.機床坐標係設置

-設置機床的加工零點，確保加工坐標係與對刀儀測量範圍一致。

-校準機床坐標係，確保位置準確。

3.刀具準備

-安裝需要對刀的刀具，確保刀具安裝牢固且無鬆動。

-檢查刀具是否正常，如有磨損或破損，應更換新刀具。

4.啟動對刀程序

-在機床控製係統中選擇或編寫對刀程序，對刀儀根據程序指令運行。

-刀具按照設定路徑緩慢移動，接近對刀儀的測量表麵。

5.測量刀具長度

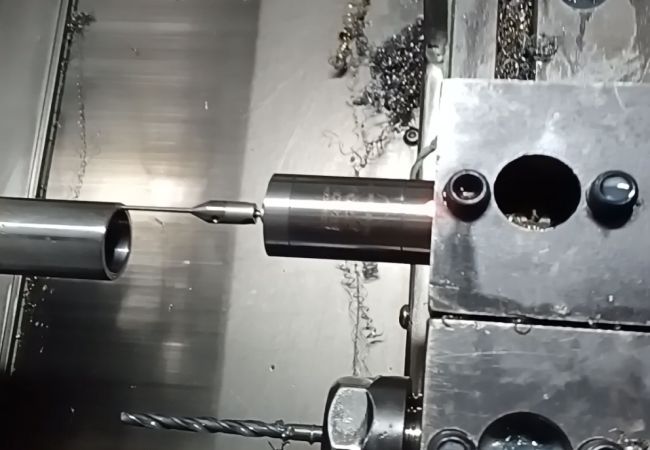

-刀具端部觸碰對刀儀的測量麵，觸發信號後機床記錄刀具的長度參數。

-係統將測量數據自動輸入刀具補償表中，完成長度對刀。

6.測量刀具直徑（可選）

-如果需要測量刀具直徑，刀具旋轉並觸碰對刀儀的側麵，通過多點測量計算直徑值。

-係統自動將直徑數據記錄到機床參數中。

7.參數校驗與加工測試

-檢查測量數據是否準確可用，並進行試加工驗證對刀結果。

-如發現偏差，重新校準或調整對刀儀位置。

---

二、CNC對刀儀對刀的常見模式

1.單刀對刀

-一次隻對一把刀具進行測量，適合小批量加工或單件生產。

2.多刀對刀

-自動對多把刀具進行長度和直徑測量，適合多工序加工，提高效率。

3.刀具磨損檢測

-對使用中的刀具進行定期測量，檢測磨損情況，根據磨損量調整加工參數或更換刀具。

---

三、CNC對刀儀對刀的注意事項

1.避免強力接觸

刀具移動時要緩慢，避免強力撞擊對刀儀，以免損壞設備或測量誤差。

2.保持對刀儀清潔

定期清潔對刀儀的測量麵，防止切削液、粉塵等影響測量精度。

3.定期校準對刀儀

使用標準校準工具對對刀儀進行定期校準，確保長期使用的測量精度。

4.檢查刀具狀態

確保刀具安裝牢固且無磨損，否則可能導致測量數據不準確。

5.環境因素控製

避免振動、溫度變化等環境幹擾，確保對刀儀的穩定運行。

通過正確使用CNC對刀儀，可以大幅提升對刀效率和加工精度，為高質量生產提供保障。
