CNC對刀儀工作原理

CNC對刀儀是一種用於自動測量刀具長度、半徑、磨損和斷刀情況的測量裝置，廣泛應用於加工中心和數控車床。

1. 對刀儀分類

- 接觸式對刀儀：刀具接觸探針後觸發物理信號

- 非接觸式對刀儀（激光/光電）：通過光束掃描刀具實現測量

- 一體式對刀儀：具備斷刀檢測、磨損判斷、多軸補償等功能

2. 工作原理（以接觸式為例）

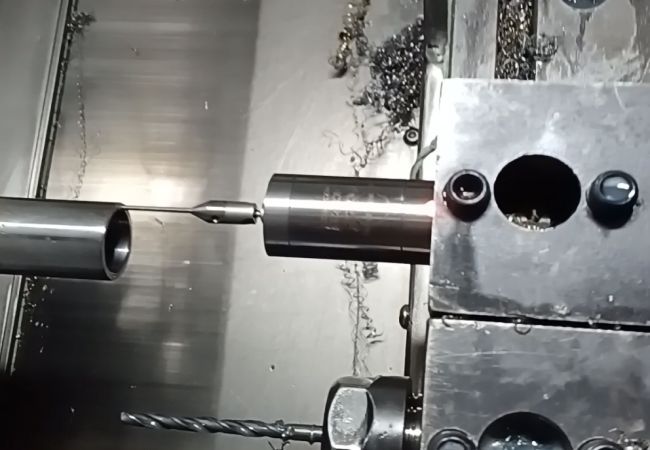

- 對刀儀安裝在機床床台或刀具路徑上

- 刀具高速接近對刀儀探針

- 當刀具觸碰探針時，探針產生微小位移

- 內部觸點或傳感器被觸發，輸出電信號

- CNC係統接收到觸發信號後，記錄此時坐標位置

- 係統將此坐標與理論值比較，計算出刀具實際長度或半徑

- 將補償數值寫入刀具補償表中（如刀長補償H值、刀徑補償D值）

3. 激光對刀儀原理（簡述）

- 通過激光發射器和接收器構成光幕

- 刀具進入光束時遮擋激光

- 係統記錄遮擋位置，計算刀具長度、半徑

- 非接觸，無磨損，適合高精度、高速主軸

---
