使用測頭應用紫銅零件高精度加工減少刀具轉位人工對刀

紫銅微小零件，該零件尺寸多、精度高（尺寸有公差要求，最小公差0.03mm），長度尺寸形成封閉尺寸鏈。為完成該零件加工，設計製作了多功能可調刀排夾具，該刀排夾具同時裝夾多把刀具，減少了刀具轉位，保證了生產的連續性，使工件一次加工成形、極大地提高了生產效率，且該刀排夾具設計了微調裝置，控製刀具伸出長度的準確性，確保了刀具定位精度，保證加工質量。

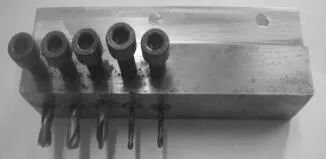

特色點：根據現有經濟型數控車床前置刀架特點，設計製作的多功能可調刀排夾具（1號刀夾，裝夾5把刀具）。刀具夾具體是以平磨規方的平麵為基準麵，在坐標鏜床上加工裝夾刀具的定位孔，根據刀杆直徑確定刀具定位孔的孔徑尺寸保證多刀加工時，刀具和工件不發生幹涉。出於編程考慮，各定位孔中心距均為整數，確定孔中心距15mm，各孔平行度0.02mm，孔直線度0.02mm，裝夾刀具的定位孔與相配合鑽頭或刀杆間隙為0.01~0.03mm，以保證定位精度小直徑定位孔在坐標鏜上鏜削加工時，由於孔徑小，小直徑定位孔中心距尺寸精度和定位孔平行度不容易保證，采取鏜削成較大孔徑，然後用開口套定位夾緊的方法，使裝夾穩定可靠，增加刀具剛性。

在內徑加工中，利用數控車床，重複定位精度高，選用通用刀具優化刀具角度，用中心鑽鑽定心孔，鑽φ4.8mm×13孔，φ4.7mm鑽頭平底到13.5mm；用φ3mm中心鑽鑽φ3H12定心孔，φ3mm鑽頭小孔平底，深度為20.8mm，φ1.5mm孔和工件全長24mm由臥式車床調頭裝夾完成，在數控車床上用2號可調刀排夾具（見圖1-51）加工完成，鏜φ5.1mm小孔，控製孔深13.6mm，車M6×1-6H。

可調刀排夾具體製作工藝：下料→立銑規方→平磨規方→劃線→坐標鏜（保證孔距尺寸）→鉗工（調整和夾緊螺紋）。

為了提高加工效率和減少手工刃磨刀具，需要重複對刀，增加輔助時間的問題，在大批量生產中，需要采用專用數控刀具廠家的微小刀具，完成各孔徑尺寸的鑽削和鏜削，以及螺紋加工。多功能可調刀排夾具，可一次裝夾完成單件，或使用程序嵌套完成多件加工。根據微小零件的尺寸結構，可使用多種刀具組合結構，如鑽孔與鏜孔刀具組合，鏜孔刀具與外圓刀具組合等，構成不同的多功能可調刀排，在微小零件數控車加工中值得推廣應用。

測頭具有自動對刀校準功能，在此類精密零件生產過程中，可以起到積極有效的作用。
