機加工測量中常用的形位公差在機測頭測量種類與要求

當我們談到“形位公差”時，它既是理論上的，也是實踐上的專業知識。你對它了解多少？在生產中，如果對圖紙上標注的形位公差有錯誤的理解，加工分析和加工結果就會偏離要求，甚至帶來嚴重的後果。今天，我們來係統地了解一下14個幾何公差。

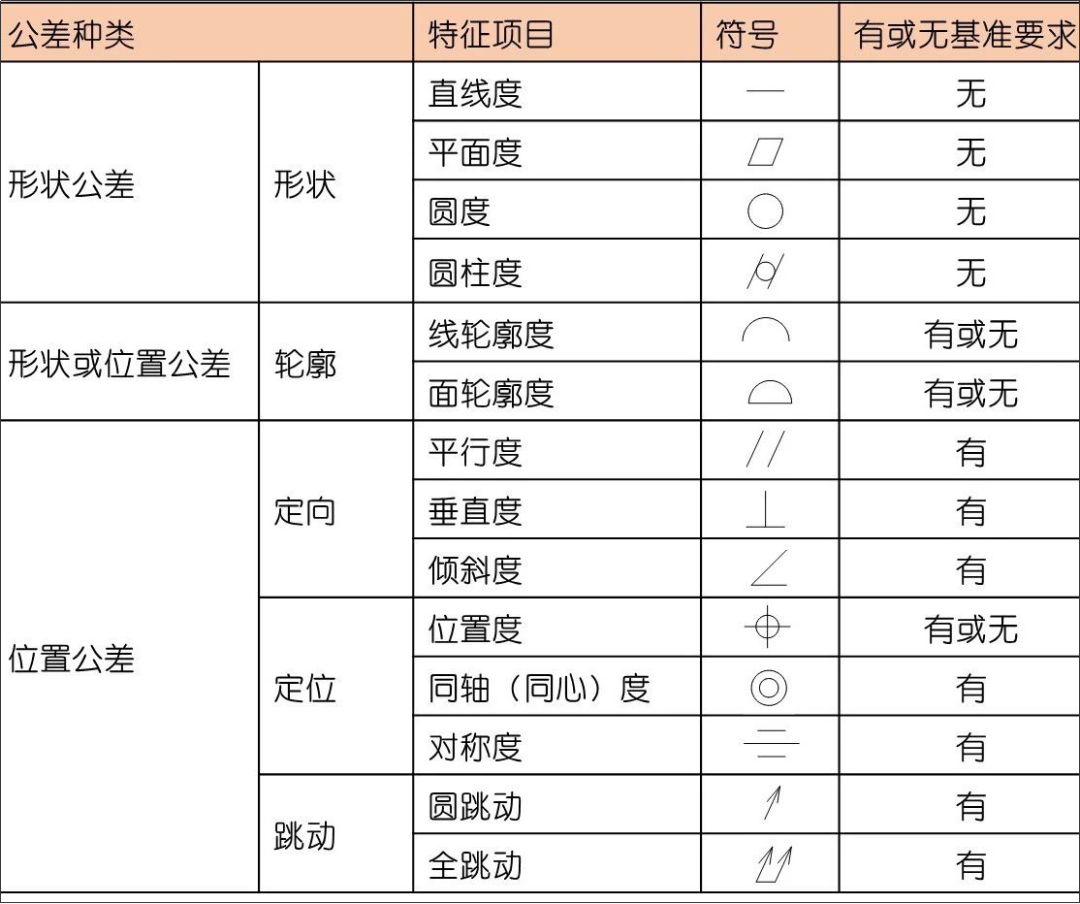

首先，我給你看一下重點。下表列出了14個國際統一的形位公差符號，非常重要。

01直線度

直線度，俗稱直線度，表示零件上直線元素的實際形狀保持理想直線的狀態。直線度公差是實際直線相對於理想直線的最大允許偏差。

02平整度

平坦度，俗稱平麵度，表示零件平麵要素的實際形狀和保持理想平麵的狀態。平麵度公差是實際表麵與理想平麵的最大允許偏差。

03圓度

圓度，通常稱為圓度，表示零件上的圓的元素的實際形狀與其中心等距。圓度公差是同一截麵上實際圓與理想圓的最大允許偏差。

04圓柱度

圓柱度是指零件圓柱麵輪廓上的點，其軸線保持等距。圓柱公差是實際圓柱表麵相對於理想圓柱表麵的最大允許偏差。

05線條輪廓

線輪廓是指任意形狀的曲線在零件的給定平麵上保持其理想形狀的狀態。輪廓公差是指非圓曲線實際輪廓的允許偏差。

06麵輪廓度

輪廓是零件上任何形狀的表麵保持其理想形狀的條件。輪廓公差是指非圓表麵的實際輪廓相對於理想輪廓表麵的允許偏差。

07平行度

平行度，即保持平行的程度，是指零件上被測實際元素與基準保持等距。平行度公差是被測元素的實際方向與平行於基準的理想方向之間的最大允許偏差。

08垂直度

垂直度，即兩個元素之間的正交程度，意味著零件上的被測元素相對於參考元素保持正確的90°夾角。垂直度公差是被測元件的實際方向與垂直於基準的理想方向之間的最大允許偏差。

09傾斜度

傾斜是零件上的兩個元素相對於彼此保持任何給定角度的正確條件。傾斜度是在任何給定角度下，被測元素的實際方向和基準的理想方向之間的最大允許偏差。

10位置度

位置度是指零件上的點、線、麵等元素相對於其理想位置的確切位置。位置公差是被測元件的實際位置相對於理想位置的最大允許偏差。

11同軸（同心）度

同軸度，俗稱同軸度，是指零件的被測軸線相對於基準軸線保持在同一條直線上。同軸度公差是被測實際軸線相對於參考軸線的允許偏差。

12對稱性

對稱是指零件上兩個對稱的中心元素保持在同一中心平麵上的狀態。對稱公差是實際元素的對稱中心平麵(或中心線和軸)相對於理想對稱平麵的容許偏差。

13圓跳動

圓跳動是指零件上的回轉麵在有限的測量平麵內相對於基準軸保持固定位置的情況。當被測實際元件繞參考軸旋轉一整圈而沒有軸向運動時，圓跳動公差是有限測量範圍內的最大允許偏差。

14全跳動

全跳動是指零件繞參考軸連續旋轉時沿整個測量表麵的跳動。總跳動公差是指當被測實際元件圍繞參考軸連續旋轉且指示器沿其理想輪廓相對移動時允許的最大跳動。
