進刀方法、刀片類型、術語...螺紋加工重點知識

金屬切削加工螺紋的方法主要有車削、銑削、攻絲等，今天小編為大家帶來了生產中最常見的螺紋車削的重要技術知識分享給大家。

一、螺紋加工重要基本知識

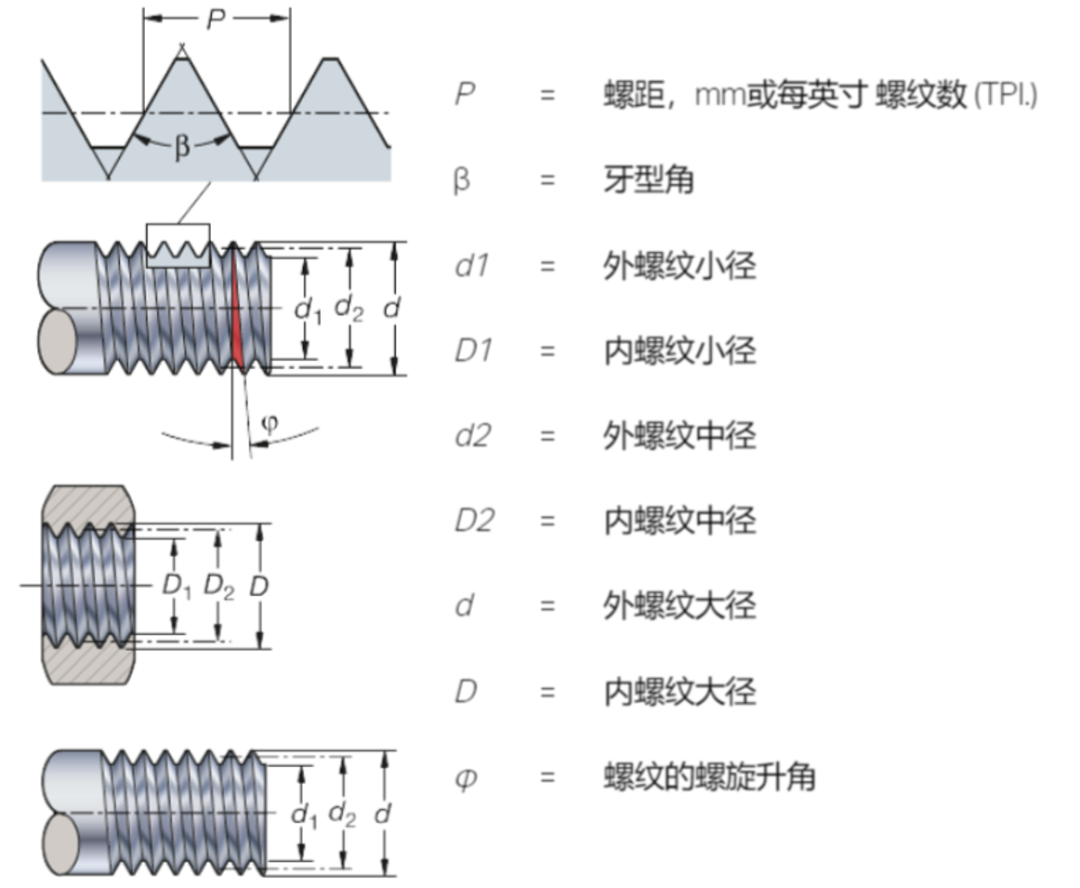

1. 術語定義

①牙底   ②牙側   ③牙頂

螺旋升角：

- 螺旋升角取決於螺紋的直徑和螺距。

- 通過更換刀墊調整刀片的牙側後角。

- 刃傾角為γ。最常見的刃傾角為1°，對應刀柄中的標準刀墊。

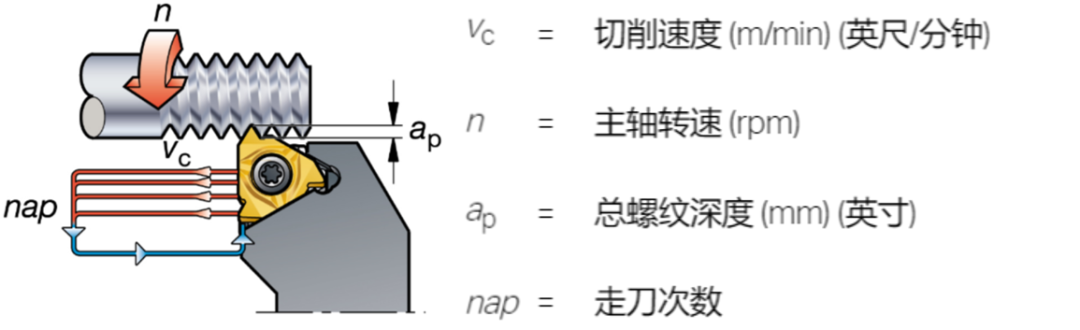

切入和切出螺紋時的切削力:

-螺紋加工過程中的最高軸向切削力發生在刀具切入和切出工件的過程中。

-過高的切割參數可能會導致夾緊不可靠的刀片移動。

傾斜鏟刀以獲得間隙:

可以使用刀片墊在手柄中的刀片下方設置刀片傾角。您可以參考工具示例中的圖表來選擇要使用的工具板。所有刀柄都配有刀片傾角為1°的標準工具墊。

根據刀片傾斜度選擇刀墊。工件的直徑和螺距會影響刀片的傾斜度。從下圖可以看出，工件直徑為40mm，螺距為6mm。所需的切割墊必須具有3°的刀片傾角(不能使用標準切割墊)。

二。螺紋刀片的類型和夾緊方案

1.多齒刀片

優勢:

-減少喂食次數

-非常高的生產率

缺點:

-需要穩定的夾緊。

-螺紋加工後需要足夠的退刀空間。

2.全齒刀片

優勢:

-更好地控製線的形狀

-毛刺更少。

缺點:

一個刀片隻能切割一個節距。

3.v形葉片

優勢:

-靈活性，同一刀片可用於加工多種螺距。

劣勢

-這會導致形成毛刺，需要去除。

夾緊方案i-LOCK:

-使用固定位置的刀片加工非常堅硬的螺紋。

-在導軌的引導下，刀片被定位在正確的位置。

-螺釘將導軌上的刀片壓回到刀片座中一個接觸麵(紅色接觸麵)處的徑向擋塊。

-可靠的刀片接口可確保更長的刀具壽命和更高的螺紋質量。

三、三種不同的飼養方式

進給方式對螺紋加工過程有很大的影響。它會影響:切削控製、刀片磨損、螺紋質量和刀具壽命。

1.改進的側麵進料

大多數數控機床可以通過循環程序使用這種進給方法:

-切屑和傳統車削類型-更容易成形和導向。

-軸向切削力可降低振動風險。

-切屑較厚，但僅接觸刀片的一側。

-傳遞到葉片的熱量減少

-大多數螺紋加工工藝的首選

2.徑向進給

最常用的方法——早期非數控車床唯一可以使用的方法:

-生產堅硬的“V”形碎片

-葉片磨損均勻

-刀架暴露在高溫下，因此限製了進刀深度。

-適用於加工細螺紋。

-加工粗牙螺紋時，可能會出現振動和切屑控製不良。

-加工硬化材料的首選

3.交替進料

-推薦用於大牙。

-加工大螺距螺紋時，刀片磨損均勻，刀具壽命最長。

-切屑在兩個方向上被引導，因此很難控製

四。改善處理結果的方法

切削深度逐層遞減(左)，切削深度不變(右)。

1.切削深度逐層減小(切屑麵積保持不變)

這是數控程序中實現恒定切屑麵積最常用的方法。

-第一刀是最深的。

-遵循樣品中飼料表上的推薦值。

-更“平衡”的芯片麵積

-最後一次進給實際上約為0.07毫米

2.恒定切割深度

不管你進多少次，每次進的深度都是相等的。

-對刀片的要求更高

-確保最佳芯片控製。

-當間距大於TP1.5mm或16TP時，不應使用。

帶額外餘量的精加工螺紋牙頂:

在加工螺紋之前，沒有必要將毛坯車削到精確的直徑，並使用額外的餘量/材料來精加工螺紋牙頂。為了精加工刀片，應在前麵的車削過程中保留0.03-0.07毫米的材料，以正確地形成刀片形狀。

外螺紋的建議進給量(ISO公製):

確保工件和工具居中:

使用0.1毫米的最大中心線偏差..刃口位置過高，後角減小，刃口被磨(裂)；切削刃位置太低，螺紋輪廓可能不正確。

動詞 （verb的縮寫）螺紋車削的成功應用技巧

1)車螺紋前檢查工件直徑是否有正確的加工餘量，加0.14mm作為齒頂餘量。

2)在機床中準確定位刀具。

3)檢查切削刃相對於中徑的設置。

4)確保使用正確的刀片插槽類型(A、F或C)。

5)通過選擇合適的刀片墊來獲得正確的齒側間隙，從而確保足夠大且均勻的間隙(刀片傾斜的刀片墊)。

6)如果螺紋不合格，檢查包括機床在內的整個夾緊。

7)檢查可用的螺紋車削數控程序。

8)優化進料方式、進料次數和大小。

9)確保正確的切割速度以滿足應用要求。

10)如果工件螺距不對，檢查機床螺距是否正確。

11)在切入工件之前，建議刀具以3倍螺距的最小距離開始。

12)高精度冷卻液可以延長刀具壽命，改善切屑控製。

13)快換係統可確保簡單快速的夾緊。

選擇螺紋車削工具時，應考慮:

-檢查突出部分和任何要求的間隙(如肩部、輔助軸等)。)

-最小化工具懸伸，以實現快速夾緊。

-對於剛性差的夾緊，選擇切削力較小的刀片。

-高精度冷卻液可延長刀具壽命並改善切削控製。

-即插即用冷卻液杆可用於輕鬆連接冷卻液。

-為了保證生產率和刀具壽命，首選多齒刀片，單齒全齒刀片次之。生產率最低、刀具壽命最短的選擇是V型齒刀片。

刀片磨損和工具壽命:

喂食方法，優化喂食方法，喂食次數和深度。

刀片傾斜角度，以確保足夠大和均勻的間隙(刀片傾斜刀片墊)

刀片槽類型，確保使用正確的刀片槽類型(A、F或C槽類型)

葉片材料，根據材質和韌性要求選擇合適的材料。

切割參數，如有必要，改變切割速度和進給次數。
