數控機床測頭檢測環節的數學原理之中心位置測量

數控機床測頭，其在線監測，將數控自動測頭安裝在機床主軸，通過檢測特征，能夠知曉在數控機床上能夠測量工件的哪些特征，在一定程度上取決於使用的檢測儀器的類型。

在基本應用中，每個測量儀器能夠測量一些工件或特殊工件內部特征。

中心位置測量主要測量平麵或者圓柱體型的中心店位置，例如平麵側壁，孔，軸加工的工件特征。中心位置測量一般是宏程序中最常見的基本功能與操作流程。同時也是非常重要的一個步驟。

內外壁中心位置測量

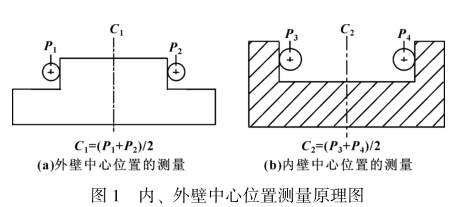

其數學原理如圖1所示

圖中：P1 P2 P3 P4表示探針在選擇的軸線上與物理工件體接觸的位置；C1 C2分別表示中內、外壁中心位置。

上述擴展指令宏子程序編製完成後，在FANUC係統中找到參數號6051，內容改為101，那麽用戶即可像使用G81 G73等固定循環指令那樣直接使用特殊工件內部內外部中心位置測量指令功能，並且以此來完成孔中心加工過程檢測，通過大量測試和實踐應用，該空心檢測功能可以有效避免人為因素導致的要素數據輸入的錯誤方法，當然也就讓測量方法簡單便捷而且高效。
