測頭高速測量滯後時間補償方法

這個階段，隨著智能製造的普及，數控機床進行工件加工時，測頭測量得到大量廣泛應用，當探針觸碰到待測測量點位後，通過無線電或光學通訊傳輸反饋，獲得在線測量數據並做出校準，但是有些時候可能因為係統誤差測頭擺動之後信號延遲等因素對結果產生誤差影響。

那麽如何做才能解決滯後時間帶來的誤差呢？

通過宏程序計算實際位置與雙向步距規的理論值，我們可以得到測量誤差補償值，通過修改測量速度，校正給定方向的測頭預行程，就可以降低這些因素所帶來的在機測量誤差，同時通過前輩們建立的測量誤差力學模型，我們可以看到，係統誤差就像滯後時間產生的因素這樣與隨機誤差相比，對於測量精度的影響更為嚴重些，所以受插補周期影響，通過計算至毫秒級的位置值，在降速階段，仍會將錯誤數據上傳到係統。

實際位置插值計算，在HIO板卡上開發高速I-O功能，複用地板輸入信號作為高速I-O輸入信號，占用兩個NCUC從站，增加高速功能後，再增加I-O的采集信息，規劃字節0~1為高速上升沿鎖存時間，基於觸碰時位置值P2與碰觸上周期的位置值P1，根據反饋時間信息計算出鎖存時間，從而得到實際位置P3。

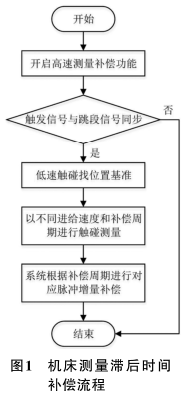

開啟高速測量補償功能模塊，檢查觸發信號與G31跳轉之間的實時性，以低速觸碰，測量位置作為基準值，然後以不同速度和不長周期進行觸碰車了，注意需要緩存觸碰前50個插補周期軸反饋的脈衝增量，同時考慮編碼器翻轉計數，根據需要補償的周期數即可得到對應的補償增量，由此方式進行補償我們可以通過大量實驗證明補償後，偏差進階標準0且對應不到一個周期，這就可以先住降低測頭測量之後時間，從根本上解決滯後導致的測量誤差問題。
