數控加工中車刀刀尖半徑補償中的計算

刀尖半徑補償是數控車削中常見的問題。本文分析了刀尖半徑的影響，並根據數控係統的不同功能介紹了刀尖半徑的補償方法。

刀尖半徑補償是數控車削中常見的問題。本文分析了刀尖半徑的影響，並根據數控係統的不同功能介紹了刀尖半徑的補償方法。

編製數控車床加工程序時，理論上將車刀刀尖視為一個點，圖1a所示的P點為理論刀尖。但為了延長刀具的使用壽命，降低被加工工件的表麵粗糙度，通常會將刀尖修磨成小半徑的圓弧(一般圓弧的半徑R在0.4-1.6之間)。如圖1b所示，X方向和Z方向的交點P稱為假想刀尖，是編程時確定加工軌跡的點，該點的運動軌跡由數控係統控製。但在實際切削中起作用的切削刃是圓弧的切點A和B，它們是實際切削時形成工件表麵的點。顯然，假想的刀點P與實際的切削點A、b是不同的，因此，在數控加工或數控編程時，如果不進行刀點圓角半徑補償，隻按照工件輪廓編製的程序進行加工，必然會產生加工誤差。

圖1圓頭刀的假想刀尖

一、假想刀尖的軌跡分析和偏置計算用圓頭車刀車削時，實際切削點A和B分別決定X和Z方向的加工尺寸。如圖2所示，車削圓柱麵或端麵時(它們的母線平行於坐標軸Z或X)，P點的軌跡與工件的輪廓線重合；車削圓錐麵或圓弧麵時(它們的母線不平行於坐標軸Z或X)，P點的軌跡與工件的輪廓不重合，下麵就對車削圓錐麵和圓弧麵進行討論:

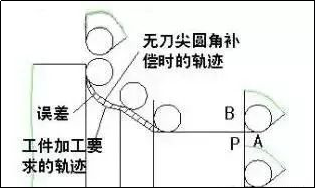

圖2刀尖圓弧半徑的影響

1.加工圓錐麵的誤差分析及偏置值計算如圖3a所示，假想刀尖的點p沿工件輪廓CD移動。如果按照輪廓CD編程，使用圓角車刀進行實際切削，必然會產生CDD1C1的殘留誤差。因此，在實際加工中，圓頭車刀的實際切削點應移動到輪廓CD上，並沿CD移動，如圖3b所示，以消除殘留高度。此時，假想刀尖的軌跡C2D2與輪廓CD在X方向上相差δ x，在Z方向上相差δ z。設刀具半徑為r，可以求出:

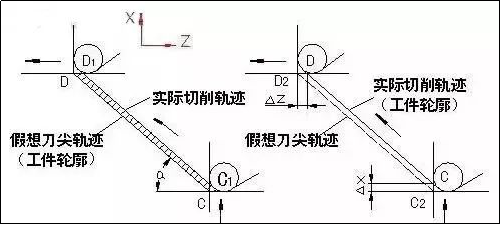

圖3用圓頭車刀加工圓錐麵

2.加工圓弧麵的誤差分析及偏置量計算。圓頭車刀加工的圓弧麵和圓錐麵基本相似。如圖4，加工1/4凸凹圓弧，CD為工件輪廓線，O點為圓心，半徑為r，刀具的切削點和圓弧輪廓的起點和終點分別為C和D，對應的假想刀尖為C1和D1。對於圖4a所示的凸圓弧的加工，圓弧C1D1為假想的刀尖軌跡，點O1為圓心，半徑為(R+R+R)；；對於圖4b所示的凹圓弧的加工，圓弧C2D2是假想的刀尖軌跡，其中心為O2點，半徑為(R-r)。如果按照假想的刀尖軌跡編程，則需要按照圖中所示圓弧C1D1或C2D2(虛線)的相關參數進行編程。

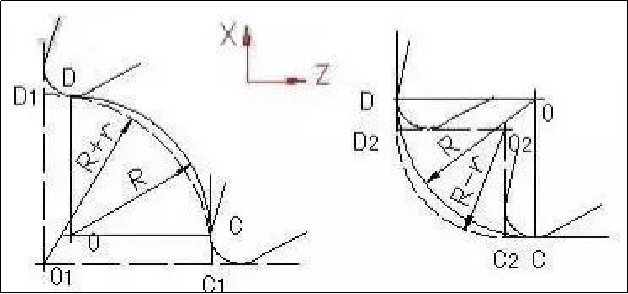

圖4用圓頭車刀加工90°凸凹圓弧

二。刀具圓角半徑補償方法現代數控係統一般都有刀具圓角半徑補償器，具有刀具圓角半徑補償功能(即G41左補償和G42右補償功能)。對於這種數控車床，程序員可以直接根據零件的輪廓形狀進行編程。編程時，可以假設刀具圓角半徑為零。在數控加工之前，必須在數控機床上相應的刀具補償號中輸入刀具圓弧半徑值。在加工過程中，CNC係統根據加工程序和刀具圓弧半徑自動計算假想的刀尖軌跡。當刀具半徑改變時，不需要修改加工程序，隻需修改對應刀號補償號的刀具圓弧半徑值即可。需要注意的是，在一些具有G41和G42功能的CNC係統中，除了輸入刀尖的圓角半徑之外，還要輸入假想刀尖相對於圓頭刀具中心的位置。這是因為內外圓車削刀具或左右偏置刀具的刀尖位置不同。當數控車床的數控係統有刀具長度補償器時，直接根據零件的輪廓形狀編程。加工前，在機床的刀具長度補償器中輸入δX和δZ的值，加工時調用相應刀具的補償號。

一些沒有補償功能的經濟型數控車床，可以直接根據假想刀尖的軌跡進行編程，即編程時給定假想刀尖的軌跡，編程出如圖3b和圖4所示的虛線軌跡。如果手工編程計算比較複雜，計算機繪圖軟件(如AutoCAD、CAXA電子海圖等。)通常可以先畫出工件輪廓，然後根據刀尖圓角半徑畫出相應的假想刀尖軌跡，通過軟件找出相關點的坐標進行編程；對於複雜的工件，也可以使用計算機輔助編程(CAM)。比如用CAXA數控車床軟件編程時，刀尖半徑補償有兩種方式:編程時考慮半徑補償和機床補償。對於一些不具備補償功能的數控係統，應在編程時考慮半徑補償。根據給定的刀尖半徑和零件輪廓，自動計算出假想刀尖軌跡，通過軟件後置處理生成假想刀尖軌跡的加工程序。對於這種數控係統，當刀具磨損、重磨或更換新刀具導致刀尖半徑發生變化時，需要重新計算假想的刀尖軌跡，修改加工程序，既複雜又繁瑣，難以保證加工精度。通過分析車刀刀尖半徑對被加工工件的影響，可以看出在數控加工中，特別是精加工中，為了保證零件的加工精度，需要對車刀刀尖半徑進行補償。目前，由於數控係統的功能參差不齊，對於不同類型的數控係統，在實際應用中采用不同的方法。其中有些在編程時要考慮半徑補償，有些可以用在機床上。
