汽輪機零件噴嘴的加工操作法

此項操作法應用於回轉軸套類件上傾斜孔零件的加工。具體涉及加工該零件的工藝路線設計、夾具設計及刀具設計等。

（本篇選自《機械加工特色操作及實用案例》第一章（十七）汽輪機零件噴嘴的加工操作法）

背景技術：該加工方法適用於不規則零件的車削加工，在同行業的機械加工中可以推廣應用。
零件結構如圖1-72所示，零件產品如圖1-73所示，材料為鉻鋯銅，內孔公差尺寸相對於外圓同軸度0.05mm和零件噴嘴軸線傾斜40°的螺紋M12×1.5-6g與90°±5"錐麵同軸度0.02mm，需要工藝保證，一次裝夾完成。90°錐麵和相配合件測壓器配研，接觸麵積大於90%，13×φ5mm均布孔與零件端麵垂直度0.15mm。

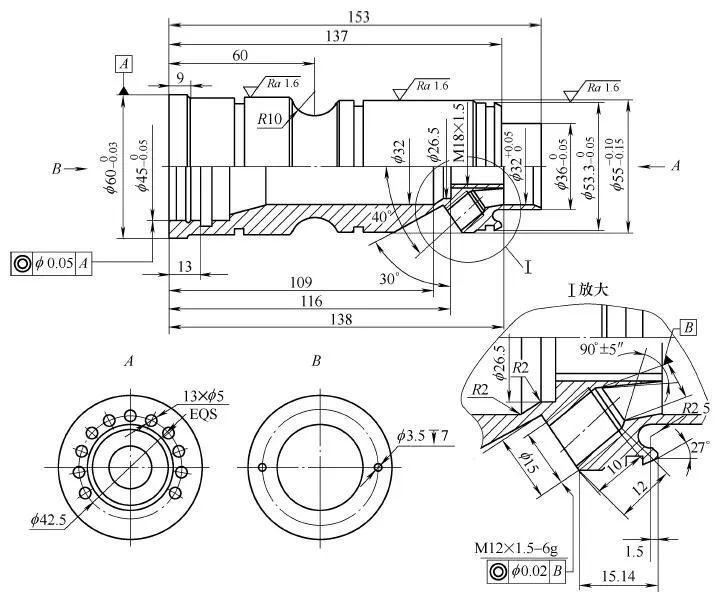

圖1-72 零件示意

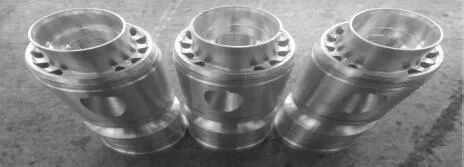

圖1-73 零件產品
加工工藝性分析：
（1）零件較複雜，加工時，要認真分析零件的加工要求，合理編製各工序的加工順序，應選擇精度較高、裝夾穩定可靠的表麵。同時，為減小外形R10mm圓弧槽對加工13×φ5mm各孔的影響，以及外形各徑的階台對零件定位、夾緊和找正的不利影響，外形尺寸加工為φ60mm作為內孔各尺寸、13×φ5mm各孔與零件軸線傾斜40°角的M12×1.5-6g、90°錐麵的加工基準。
（2）為了方便M12×1.5-6g和90°±5"錐麵傾斜孔加工，需要設計40°傾斜孔加工專用車床夾具。
（3）為保證各R槽尺寸的準確，采用成形刀具，並用線切割樣板檢測。
針對加工工藝性分析，采取了以下技術措施：
（1）設計製作了M12×1.5-6g和90°±5"錐麵的傾斜孔車床夾具，保證了40°傾斜孔各尺寸的準確加工。夾具傾斜孔尺寸為φ60mm與零件φ60mm尺寸相配合，保證了定位精度，零件放入夾具中，用螺釘拉緊，並采用螺柱壓緊的夾緊方式，用螺母緊固，保證了夾緊牢固可靠。傾斜孔車床專用夾具如圖1-74所示。裝夾工件結構如圖1-75所示。
（2）為便於M12×1.5-6g，90°錐孔的加工，設計製作了專用刀具，如圖1-76所示。

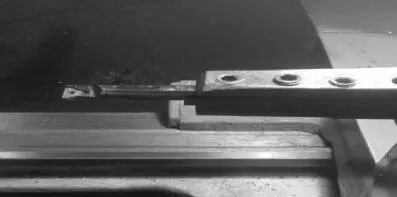

圖1-76 專用刀具
（3）為便於零件外形加工，設計了簡易胎具，方便零件的外形尺寸加工。外形加工的胎具如圖1-77所示。

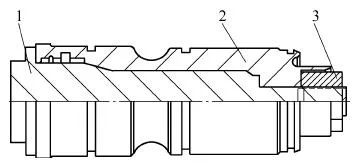

圖1-77 簡易胎具1—心軸 2—工件 3—螺堵
（4）工藝方案：①車削1：粗車內孔外圓各尺寸，外徑按φ60mm控製，與車傾斜孔車床夾具內孔配合，保證定位精度。長度尺寸153mm和137mm加工完成，保證端而垂直度。內孔按φ30mm、φ16mm控製，留數控車精加工餘量。②劃線：各孔位置，十字線與側麵相連，準確清晰。③數控銑：找正，13×φ5mm導引孔，保證位置公差。數控銑工件裝夾如圖1-78所示。數控銑加工程序如圖1-79所示。④鏜孔：所有孔。⑤車削2：將工件裝夾在夾具上加工M12×1.5-6g，90°錐麵傾斜孔，並用測壓器配研90°錐麵。⑥數控車1：內孔各尺寸到位，φ32mm按φ32mm加工。⑦數控車2：穿胎加工外形各尺寸。
圖1-78 數控銑工件裝夾
圖1-79 數控銑加工程序
（5）數控程序
工件左端內孔，數控車1程序如下：

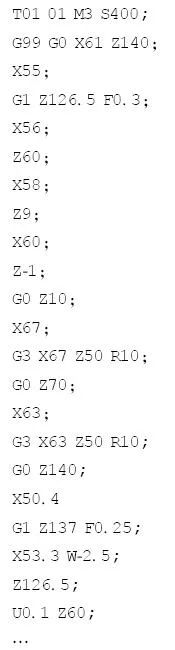

穿胎加工外形各尺寸，數控車2程序如下：

（本篇部分選自《機械加工特色操作及實用案例》第一章（十七）汽輪機零件噴嘴的加工操作法）僅做學習用，如有侵權可憑權屬證明聯係刪除
